ที่ตั้งโครงการ : หมู่ที่ 4 บ้านใหม่ ตำบลหาดเสี้ยว อำเภอศรีสัชนาลัย จังหวัดสุโขทัย

พิกัด : 581,458 mE 1,938,751 mN

ลักษณะความจุลำน้ำ

• ระดับตลิ่งด้านเหนือน้ำ : +70.20 ม.รทก.
• ระดับเก็บกักปกติ : +70.00 ม.รทก.
• ความจุที่ระดับเก็บกักปกติ : 9.35 ล้าน ลบ.ม.

ที่ตั้งโครงการ : บ้านดอนระเบียง ตำบลแม่สำ อำเภอศรีสัชนาลัย จังหวัดสุโขทัย

พิกัด : 575,460 mE 1,946,225 mN

ลักษณะความจุลำน้ำ

• ระดับตลิ่งด้านเหนือน้ำ : +75.00 ม.รทก.
• ระดับเก็บกักปกติ : +75.00 ม.รทก.
• ความจุที่ระดับเก็บกักปกติ : 9.35 ล้าน ลบ.ม.

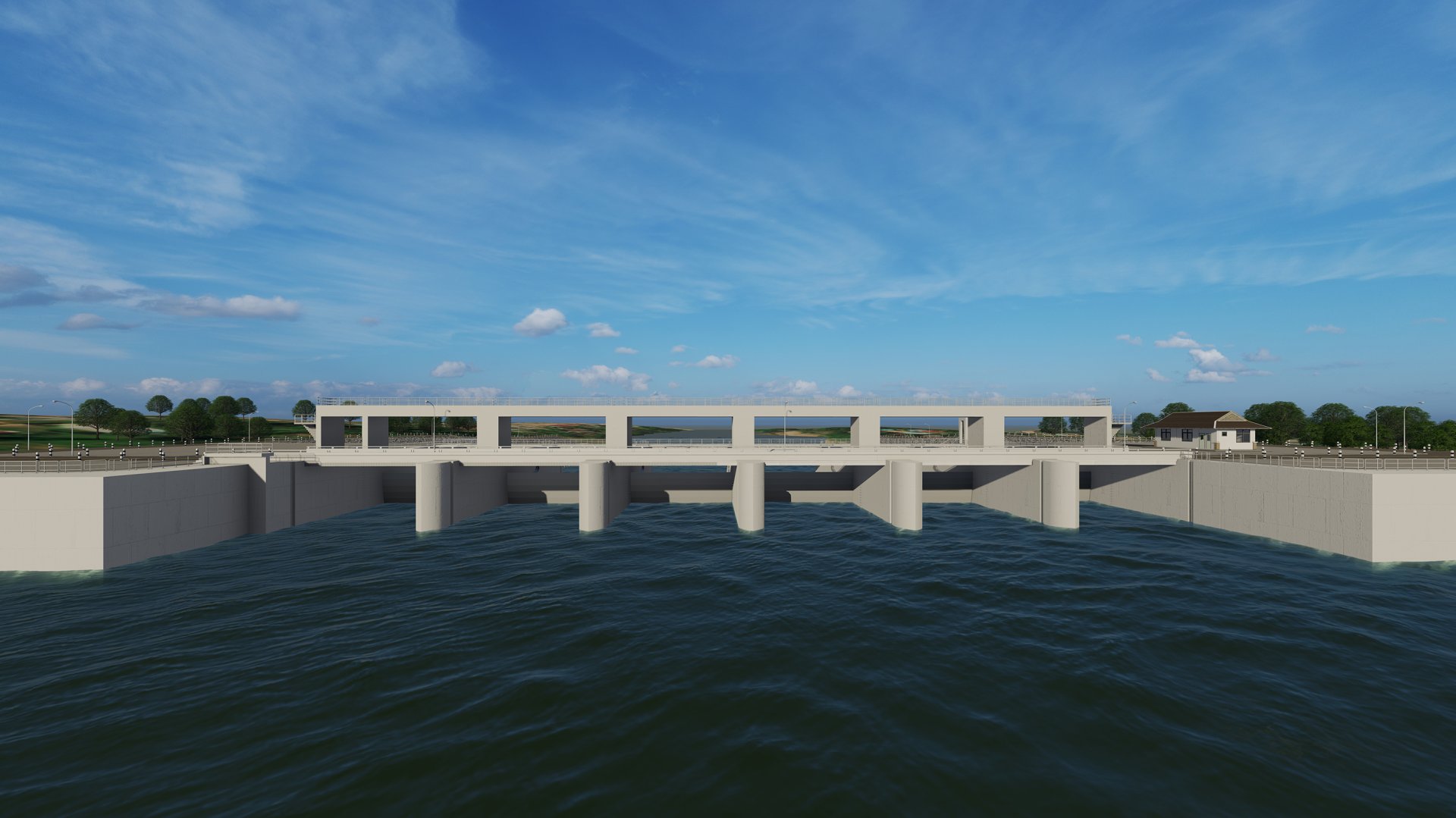

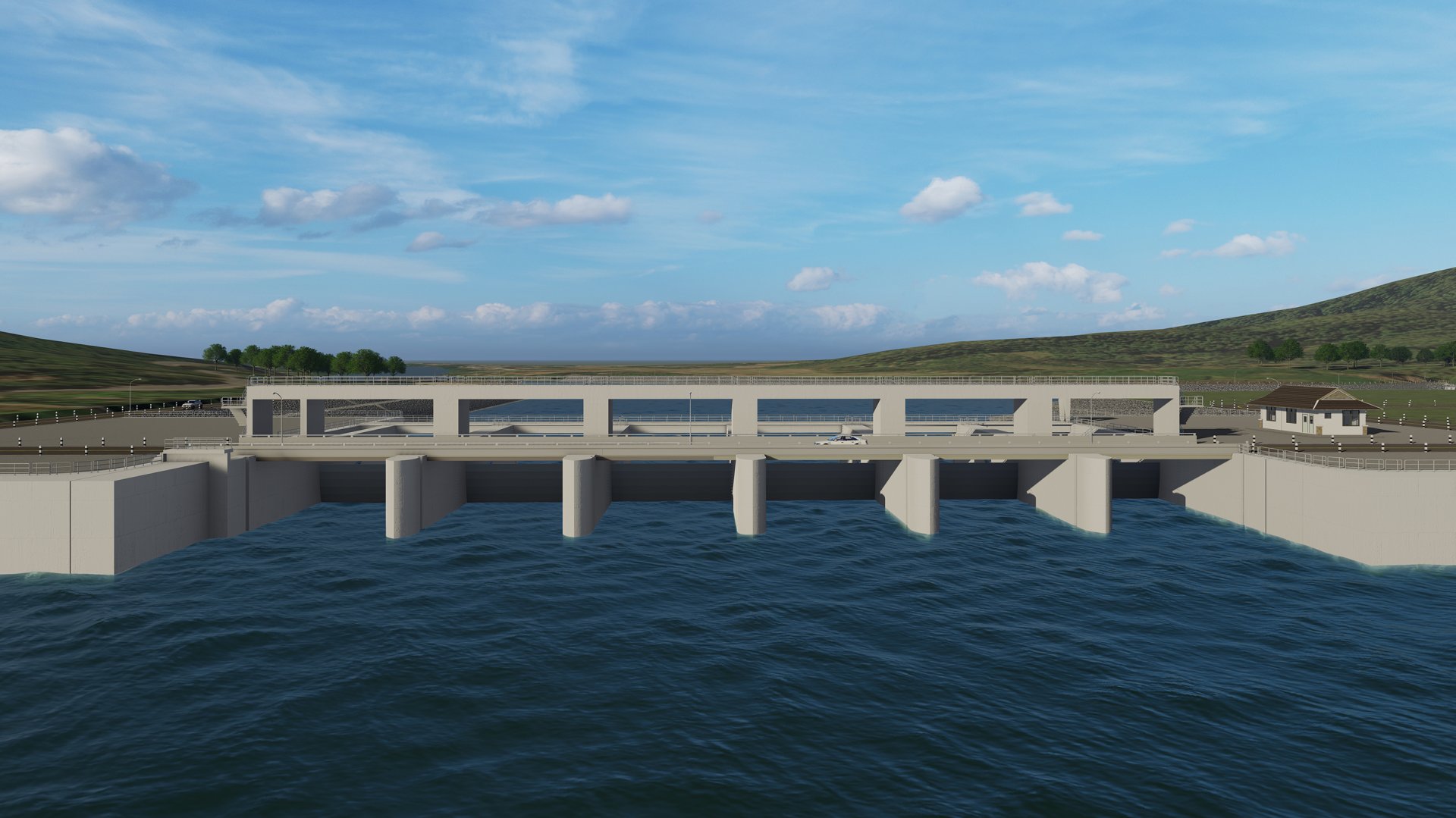

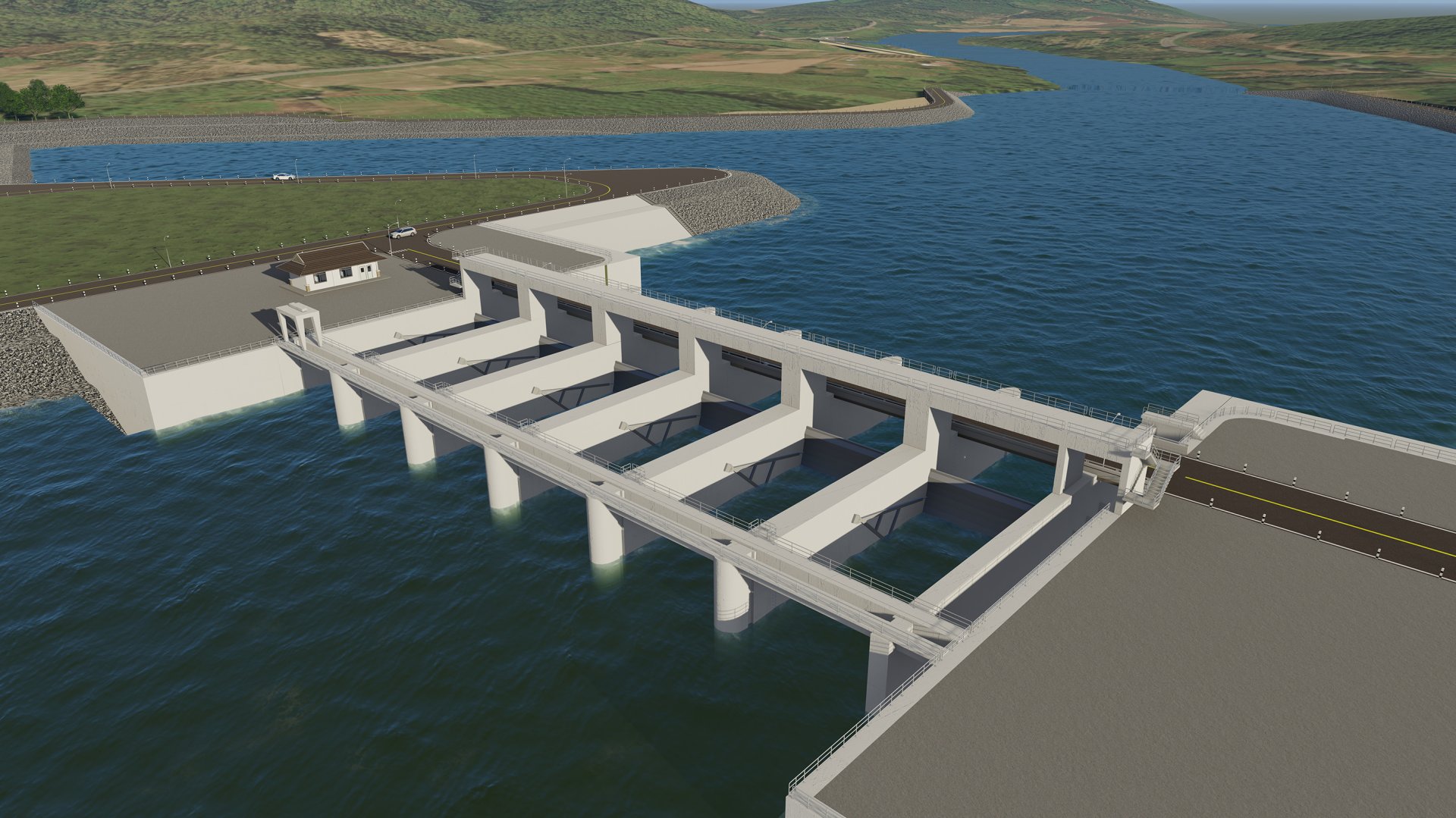

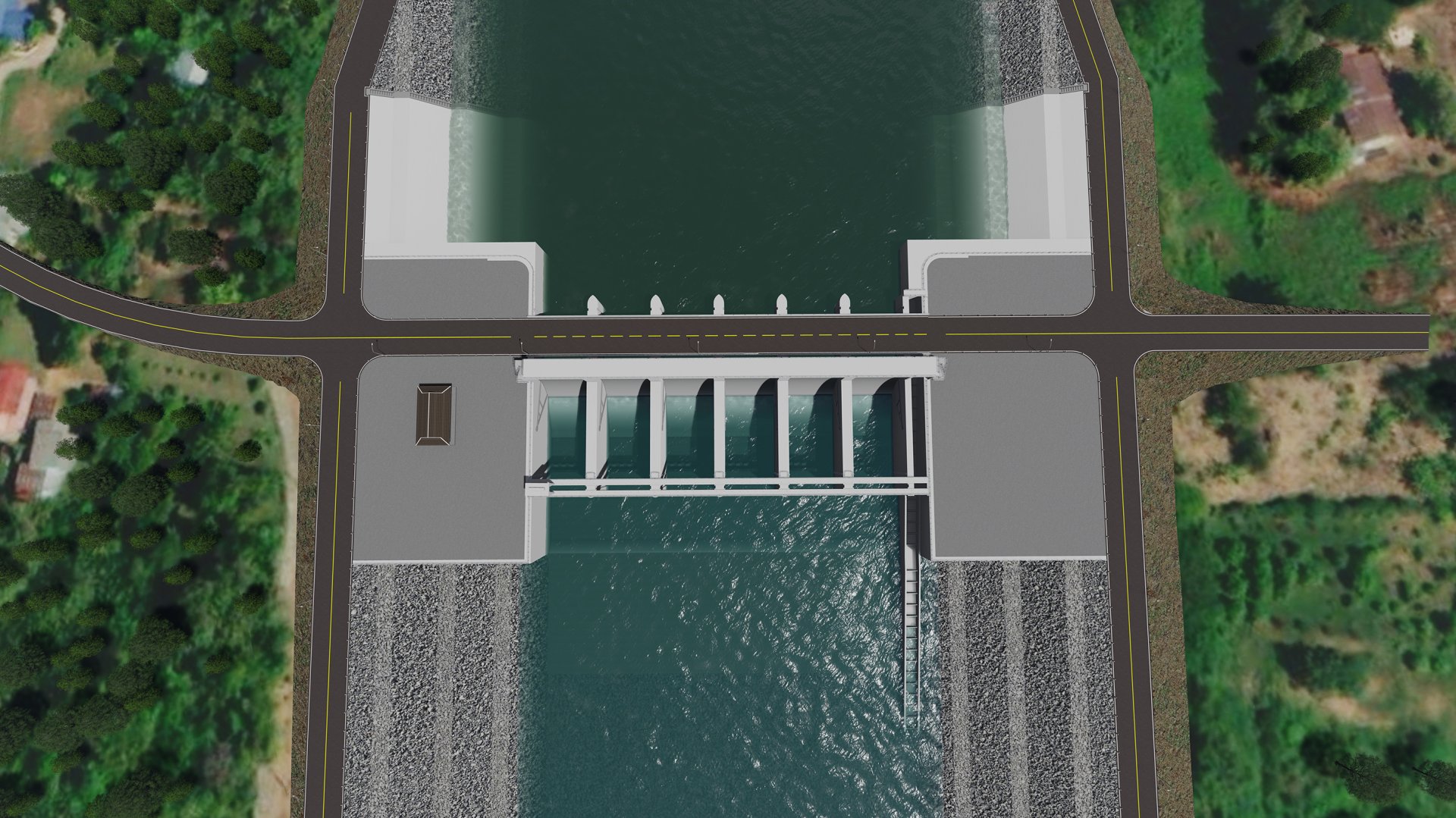

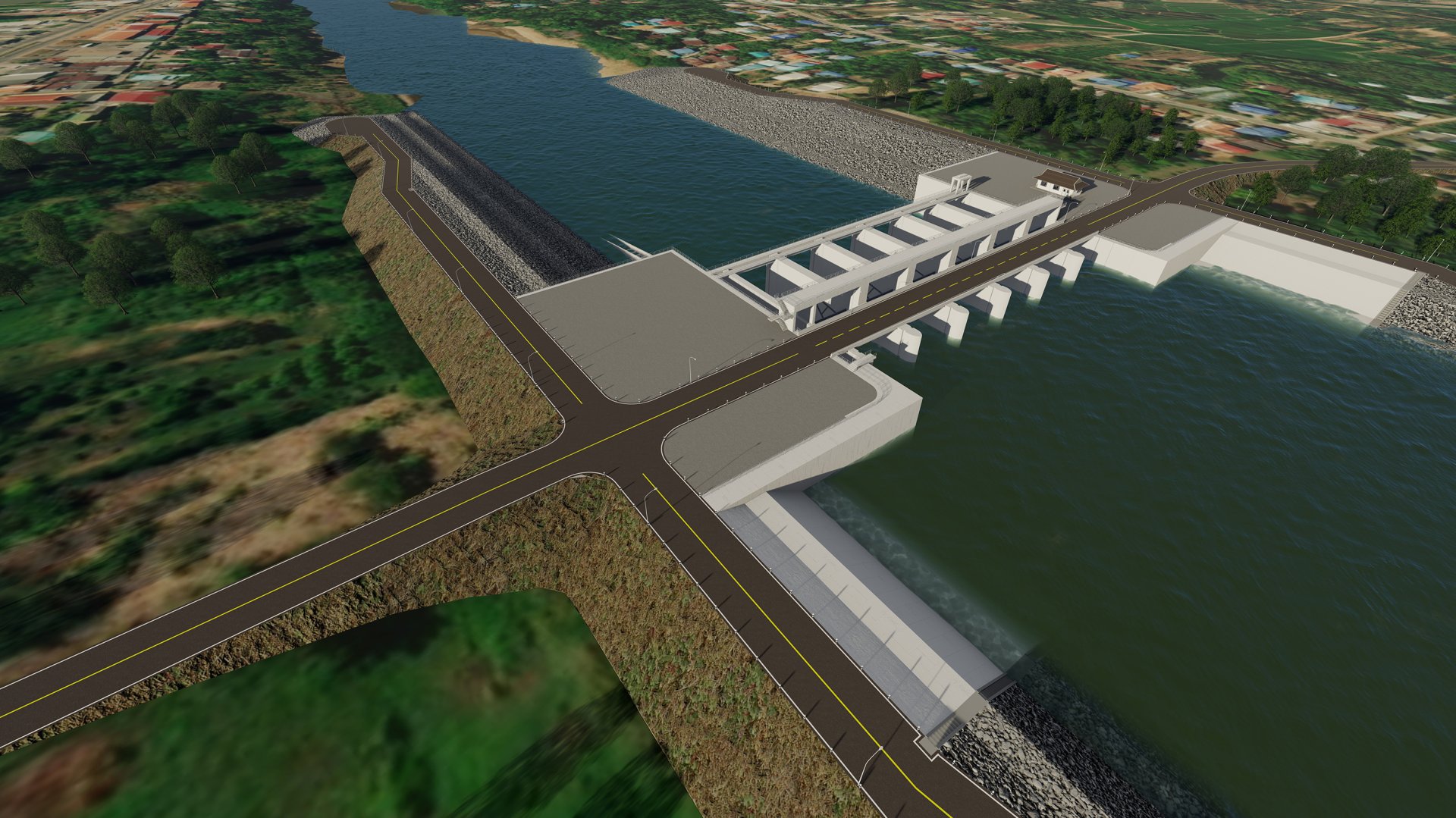

ประตูระบายน้ำ

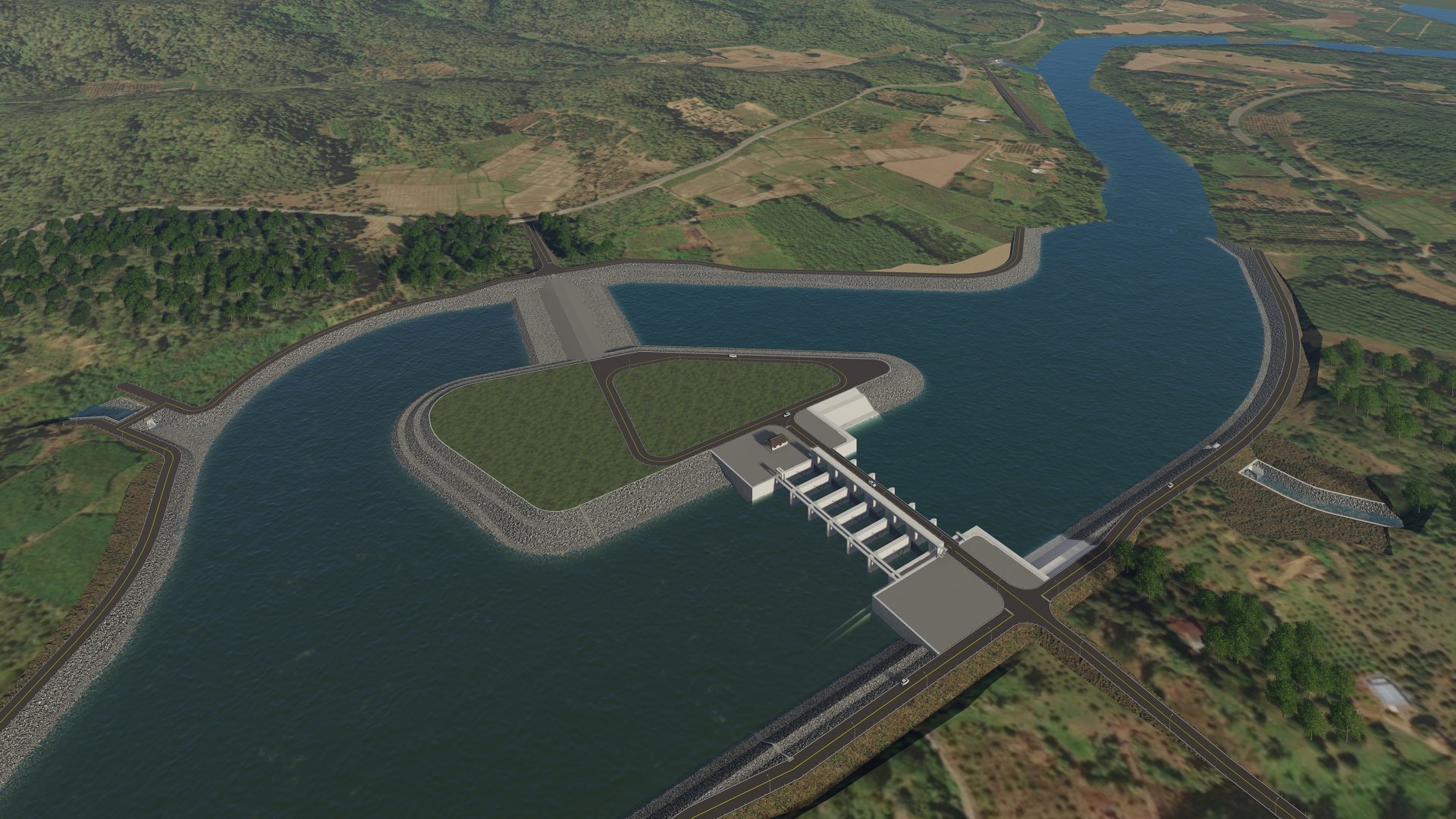

• ประเภทการก่อสร้าง : ก่อสร้างในช่องลัด
• ชนิด : อาคาร คสล. ควบคุมด้วยบานระบายเหล็กโค้ง
• ขนาดบาน (ช่อง- กว้าง x สูง) : 6-12.50 x 10.50 ม.
• ความสามารถในการระบายน้ำ : 2,512 ลบ.ม./วินาที
• ระดับธรณีประตู : +66.00 ม.รทก.
• ระดับพื้นอาคาร : +63.50 ม.รทก.
• ความยาวช่องลัด : 575.00 ม.

ทำนบดินปิดกั้นลำน้ำเดิม

• ชนิด : ดินถมแกนดินเหนียว
• ความยาว : 120.00 ม.

คันกั้นน้ำ

• ระดับหลังคันกั้นน้ำ : +76.00 ม.รทก.
• ความยาว : 770.00 ม.
• อาคารระบายน้ำ : 3 แห่ง

พื้นที่รับประโยชน์โครงการ

• อำเภอพื้นที่โครงการ : 7,050 ไร่
• พื้นที่ชลประทาน : 3,541 ไร่

ประตูระบายน้ำ

• ประเภทการก่อสร้าง : ก่อสร้างในช่องลัด
• ชนิด : อาคาร คสล. ควบคุมด้วยบานระบายเหล็กโค้ง
• ขนาดบาน (ช่อง- กว้าง x สูง) : 6-12.50 x 10.50 ม.
• ความสามารถในการระบายน้ำ : 2,512 ลบ.ม./วินาที
• ระดับธรณีประตู : +66.00 ม.รทก.
• ระดับพื้นอาคาร : +63.50 ม.รทก.
• ความยาวช่องลัด : 575.00 ม.

ทำนบดินปิดกั้นลำน้ำเดิม

• ชนิด : ดินถมแกนดินเหนียว
• ความยาว : 120.00 ม.

คันกั้นน้ำ

• ระดับหลังคันกั้นน้ำ : +76.00 ม.รทก.
• ความยาว : 770.00 ม.
• อาคารระบายน้ำ : 3 แห่ง

พื้นที่รับประโยชน์โครงการ

• อำเภอพื้นที่โครงการ : 7,050 ไร่
• พื้นที่ชลประทาน : 3,541 ไร่
